Бобинорезка QX3-R1800

Бобинорезательные машины

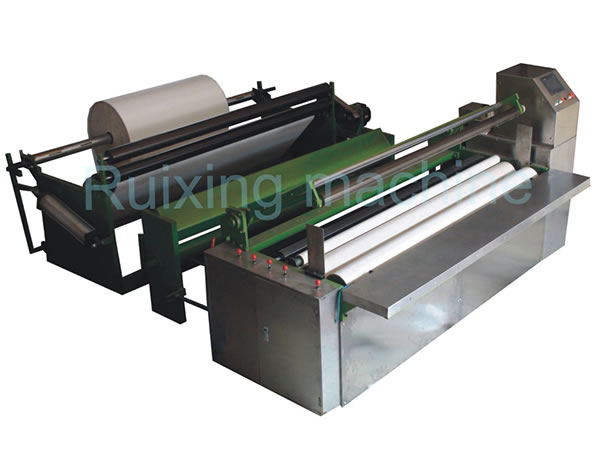

Бобинорезка QX3-R1800 является многофункциональной машиной, которую можно использовать для резки не только рулонов нетканого материала, но и текстиля, бумаги и т.д. Данная модель бобинорезательного оборудования обладает производительностью в 70-110 м/мин и состоит из трех частей: устройства перфорации, устройства резки и устройства перемотки. Каждая часть приводится в действие отдельным сервоприводом.

Данная бобинорезка обеспечивает регулируемый шаг реза до 30мм и может разматывать рулоны диаметром до 400мм. К тому же, данная машина оборудована 15 ножами, которые обеспечивают регулируемую ширину реза.

Технические параметры
Модель: QX3-R1800
Режущий орган: дисковые ножи диаметрально противоположного расположения
Способ перфорирования: спиральное перфорирование
Тип перемотки: пневматический валик
Управление: сервопривод, контроллер управления движением
Привод: три сервопривода, ПЛК
Установка параметров: цветной сенсорный экран
Производительность: 70-110м/мин
Доступ к сжатому воздуху: обеспечивается самим пользователем
Электропитание: 380В, 50Гц, 6,5кВт Масса: около 3500кг (зависит от конечной конфигурации оборудования)

Характеристики
1. Благодаря трем сервоприводам достигается синхронная перфорация полотна, подсчёт длины, резка и перемотка материала.
2. Устройство перфорирования представлено в виде спирального ножа, размеры которого уточняются клиентом. Угол наклона спирального ножа можно регулировать, а шаг перфорации регулируется в диапазоне до 10см.
3. Ножевой вал и перематывающий вал приводятся в действие одним сервоприводом и соединяются зубчатым ремнем. Это упрощает процесс замены верхних и нижних ножей.
4. Направляющие валики сделаны из нержавеющей стали и имеют диаметр 80мм и больше. Они вращаются свободно.
5. Диаметр каждого из двух перематывающих валиков составляет 220мм.
6. Бобинорезка оснащена пневматическим разжимным шпинделем, который использует резьбовой регулятор для определения направления размотки. Машина оборудована пневматической системой подачи рулона, а расстояние от коромысла до земли при полном опускании составляет всего 10см.
7. Бобинорезательная машина оборудована устройством ПЛК с сенсорным экраном. Двигатели механизмов разматывания, перфорации и резки используют аналого-цифровой преобразователь или ПЛК.

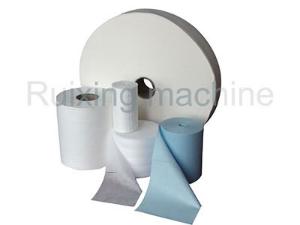

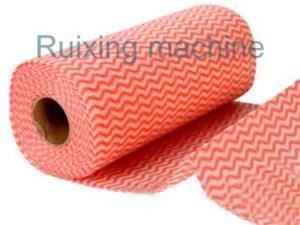

Бобинорезательная машина с сервоприводом способна производить рулоны перфорированного и неперфорированного нетканого материала на гильзе и без. Она имеет две системы управления, включая сенсорный экран и панель с кнопочным управлением. По заказу клиента мы сможем обеспечить машину альтернативными устройствами размотки и намотки рулона, а также контроллером конвейерной ленты для достижения специфичных целей производства.
